Полуавтоматические кашировальные машины SA

Описание

SA
ПОЛУАВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ЛАМИНИРОВАНИЯ / МОНТАЖА ЛИСТОВ

Технические характеристики

Максимальный размер листаРазмер машины
МодельШиринаДлина Ширина Длина Вес
1110* SA 1100 mm 1050 mm 2050 mm 4400 mm 1600 kg
1116 SA 1100 mm 1600 mm 2050 mm 4600 mm 2100 kg
1416 SA 1400 mm 1600 mm 2350 mm 4600 mm 2300 kg
1420 SA 1400 mm 2000 mm 2350 mm 5400 mm 2400 kg
1620 SA 1600 2000 mm 2550 mm 5400 mm 2700 kg
Минимальная ширина листа200 мм
Минимальная длина листа350 мм
Емкость подающего механизма Нижний подающий механизм : 800 мм
Верхний листот 130 до 450 г/м2
Нижний листот 250 г/м2, до 10 мм
Общая установленная мощность5,0 кВт
Электрика 400 В, 3 фазы, нейтраль
Требования к воздуху 6 бар, примерно 300 л/мин

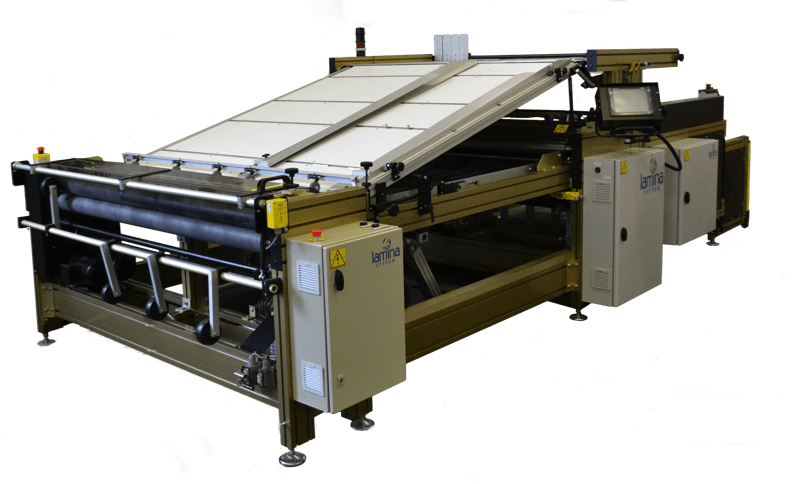

Lamina SA — это полуавтоматическая машина для ламинирования / монтажа листов. Он имеет автоматическую присоску для подачи нижних листов и ручную подачу верхних листов. Машина очень удобна для оператора, а благодаря модульной конструкции она позволяет производить модернизацию до полностью автоматической с минимальными остановками или без них.
Машина может обрабатывать разное количество верхних и нижних листов, а благодаря компактным размерам ее очень легко интегрировать в вашу рабочую зону.
При необходимости можно добавить ряд опций, таких как односторонний податчик, нижний укладчик, прижимной ремень.

Полуавтоматический ламинатор Lamina тип 1110-1620 SA, 800 / —

Машина имеет модульную конструкцию, которая сочетает в себе жесткий каркас с современными анодированными алюминиевыми профилями, в результате чего получается прочный, но привлекательный агрегат, который прослужит долгие годы безотказно. Настройка и переналадка выполняются быстро и легко со стороны оператора без использования инструментов. Комбинация механических элементов и фотоэлементов управления обеспечивает постоянную точность регистрации до +/- 0,2 мм при наличии подходящих материалов и условий.

Ламинатор Lamina тип 1110-1620 SA оснащен:

  • Устройство для точного склеивания с автоматическим нанесением клея
  • Станция ламинирования с автоматической системой передней и боковой регистрации
  • Станция давления
  • Стол для штабелирования
  • Система управления ПЛК
  • Автоматическое устройство подачи листов подложки

Автоматический механизм подачи листов

Для автоматической подачи нижнего листа. Присоски захватывают верхний лист из стопки и передают его в блок точного склеивания. Питатель предназначен для обработки материалов плотностью от 250 г / м2 до 10 мм 1 точка = 28,25 г / м2 гофрированного картона от 0,6 до 10 мм.

Ручной верхний податчик листов

Устройство подачи предназначено для обработки материалов диаметром 800 мм .
Устройство для точного склеивания. Устройства для точного нанесения холодного клея ПВА на верхнюю поверхность подложек оснащены автоматическими дозаторами клея, напрямую подключенными к емкости для клея. Толщина пленки клея автоматически контролируется независимо от толщины листа (доски). Во время простоя машины скорость вращения роликов снижается до низкой скорости холостого хода. Блок точного склеивания можно сделать полностью доступным для легкой очистки, если повернуть верхний и нижний конвейеры листов вверх и в сторону.

Станция ламинирования

В автоматической станции ламинирования верхний и нижний листы автоматически контролируются системой регистрации. Листы автоматически регистрируются как на ведущей стороне, так и на стороне оператора, что обеспечивает точность до +/- 0,2 мм. Фотоэлементы предотвращают процесс ламинирования, если оба листа не расположены должным образом.

Система управления PLC

Система управления Lamina PLC включает в себя:
монитор с сенсорным экраном, непрерывное отображение рабочего состояния, отображение процедур настройки для функций машины, активацию с помощью сенсорного экрана контролируемых функций машины и полный экран диагностики с визуальной сигнализацией.

Стол для штабелирования

Для штабелирования готовой продукции стол можно поворачивать и выдвигать в соответствии с требованиями.
