Автоматические кашировальные машины FA FEEDER 1600/800

Описание

ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ЛАМИНИРОВАНИЯ / МОНТАЖА ЛИСТОВ

Технические характеристики

Максимальный размер листа Размер машины
Модель Ширина Длина Ширина Длина Вес
1116 FA 1100 mm 1600 mm 3650 mm 6600 mm 3850 kg
1416 FA 1400 mm 1600 mm 3850 mm 6600 mm 4200 kg
1420 FA 1400 mm 2000 mm 3850 mm 7800 mm 4300 kg
1620 FA 1600 mm 2000 mm 4050 mm 7800 mm 4500 kg
Минимальная ширина листа200 мм
Минимальная длина листа350 мм
Емкость подающего механизма Верхний подающий механизм: 800мм;
Нижний подающий механизм: 1600мм
Верхний листот 130 до 450 г/м2
Нижний листот 250 г/м2, до 10 мм
Общая установленная мощность 5,0 кВт
Электрика 400 В, 3 фазы, нейтраль
Требования к воздуху 6 бар, примерно 600 л/мин

FA — ВЫСОКАЯ МОЩНОСТЬ

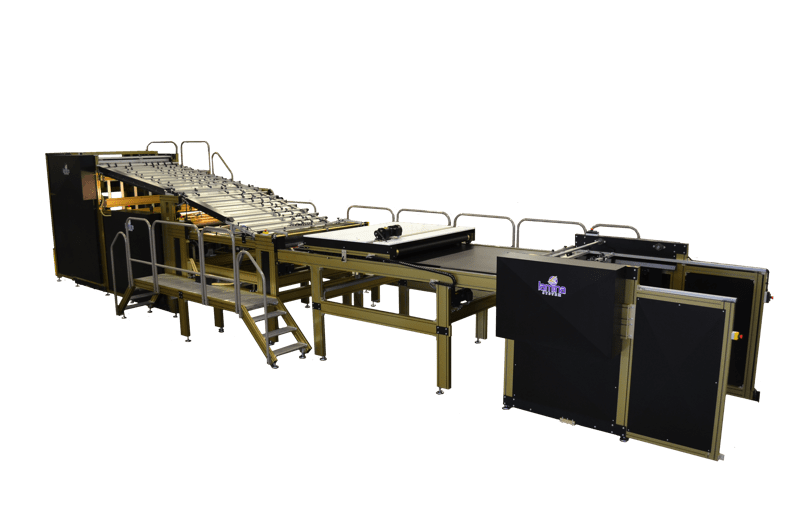

Lamina FA 1600/800 — это полностью автоматическая машина для ламинирования / монтажа листов, рассчитанная на одного оператора. Модель машины оснащена питателями большой емкости для верхнего и нижнего листов, которые можно повторно загружать непосредственно на поддоны.
Благодаря компактной конструкции это очень удобная для оператора машина с быстрой настройкой и простотой в обращении. Машина может обрабатывать большинство материалов, представленных на рынке, с высокой производительностью и идеальным совмещением.
Lamina FA можно модернизировать с помощью нескольких опций, таких как прижимной ремень, нижний штабелеукладчик, односторонний питатель.

Полнолистовой ламинатор Lamina Model 1116-1620

Для ламинирования листов бумаги и картона, сплошных и гофрированных. Машина имеет модульную конструкцию, которая сочетает в себе жесткий каркас с современными анодированными алюминиевыми профилями, в результате чего получается прочный, но привлекательный агрегат, который прослужит долгие годы безотказно. Настройка и переналадка выполняются быстро и легко со стороны оператора без использования инструментов. Комбинация механических элементов и фотоэлементов управления обеспечивает постоянную точность регистрации менее +/- 0,5 мм при наличии подходящих материалов и условий.

Ламинатор Lamina типа FA оснащен:

— Автоматический податчик листов подложки
— Автоматический верхний податчик листов
— Блок прецизионного склеивания с автоматическим нанесением клея
— Станция ламинирования с автоматической системой передней и боковой регистрации
— Станция давления
— Стол штабелирования
— Система управления ПЛК

Автоматический податчик листов носителя

Для автоматической подачи нижнего листа. Присоски захватывают верхний лист из стопки и передают его в блок точного склеивания. Питатель предназначен для обработки материалов плотностью от 250 г / м2 до 10 мм, гофрированного картона от 0,6 до 10 мм.

Автоматический податчик верхнего листа

Для автоматической подачи верхних листов. Присоски захватывают верхний лист из стопки и транспортируют его к верхнему конвейеру листов. Питатель предназначен для обработки материалов 130-450 г / м2.

Блок прецизионного склеивания

Агрегаты для точного нанесения холодного клея ПВА на верхнюю поверхность подложек оснащены автоматическим дозатором клея, напрямую подключенным к емкости для клея. Клей автоматически контролируется датчиком. Во время простоя машины скорость вращения роликов снижается до низкой скорости холостого хода. Блок точного склеивания можно сделать полностью доступным для легкой очистки, если повернуть верхний и нижний конвейеры листов вверх и в сторону.

Станция ламинирования

В автоматической станции ламинирования верхний и нижний листы автоматически контролируются системой регистрации. листы автоматически регистрируются как на ведущей стороне, так и на стороне оператора, что обеспечивает точность менее +/- 0,5 мм. Фотоэлементы предотвращают процесс ламинирования, если оба листа не расположены должным образом.

Стол для штабелирования

Для штабелирования готовой продукции стол можно поворачивать и выдвигать в соответствии с требованиями.

Система управления PLC

Система управления Lamina PLC включает в себя: монитор с сенсорным экраном, непрерывное отображение рабочего состояния, отображение процедур настройки для функций машины, активацию с помощью сенсорного экрана управляемых функций машины и полный экран диагностики с визуальной сигнализацией.
