Автоматичні каширувальні машини BLACKLINE FEEDER 800/500

Опис

Технічні характеристики

Це зображення має порожній атрибут alt;  його ім'я файлу - Screenshot_2-1.png

Максимальний розмір листа
Розмір машини

МодельШиринадовжинаШиринадовжинавага
1116 BL1100 mm1600 mm2050 mm4600 mm2800 kg
1416 BL1400 mm1600 mm2350 mm4600 mm3000 kg
1420 BL1400 mm2000 mm2350 mm5400 mm3100 kg
1620 BL1600 mm2000 mm2550 mm5400 mm3400 kg
Мінімальна ширина листа350 mm
Мінімальна довжина листа350 mm
Ємність механізму, що подаєВерхній механізм, що подає: 500мм;
Нижній механізм, що подає: 800мм
верхній листвід 130 до 450 г / м2
Нижній листвід 250 г / м2, до 10 мм
Загальна встановлена ​​потужність5,0 кВт
електрика400 В, 3 фази, нейтраль
Вимоги до повітря6 бар, приблизно 500 л / хв

Lamina FA Blackline – це високоточна, високошвидкісна повністю автоматична машина для ламінування / монтажу листів. Машина може обробляти більшість матеріалів, наявних на ринку.
Компактна конструкція робить оператора зручним для оператора з дуже коротким часом настройки. Модульна конструкція дозволяє легко модернізувати і обслуговувати машину, яка прослужить довгі роки.
При необхідності можна додати ряд опцій, таких як односторонній живильник, нижній штабелеукладальник, ляпанець, притискної ремінь.

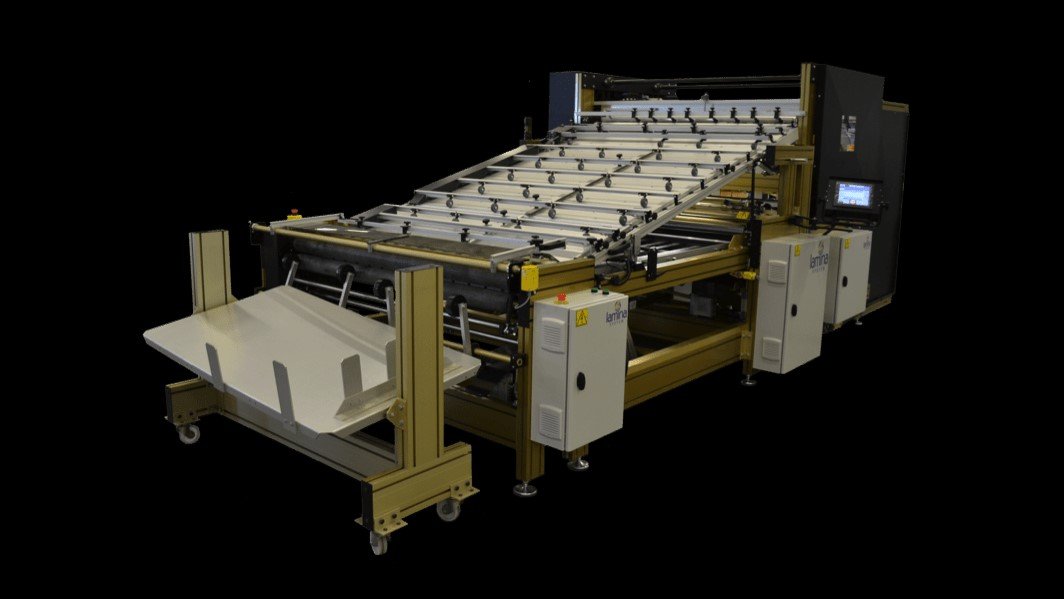

Листовий ламинатор Lamina Model BLACKLINE FA

Це зображення має порожній атрибут alt;  його ім'я файлу - stacks-image-278be61-800x530-1.png

Для ламінування аркушів паперу, картону та картону, суцільних і гофрованих. Машина має модульну конструкцію, в якій жорсткий каркас поєднується з сучасними анодованими алюмінієвими профілями, в результаті чого виходить міцний, але привабливий агрегат, який прослужить довгі роки безвідмовно. Налагодження та переналагодження виконуються швидко і легко з боку оператора без використання інструментів. Комбінація механічних елементів і фотоелементів управління забезпечує постійну точність реєстрації менш ± 0,5 мм при наявності відповідних матеріалів і умов.

Ламинатор Lamina типу Blackline оснащений:

– Автоматичний лоток з задньої кромки носія
– Автоматичний подавач заднього краю верхнього листа
– Блок прецизійного склеювання з автоматичним нанесенням клею
– Станція ламінування з автоматичною системою передній і бічний реєстрації
– Станція тиску
– Стіл штабелювання
– Система управління ПЛК

Автоматичний лоток носія

Для автоматичної подачі нижнього аркуша. Присоски захоплюють нижній лист з заднього краю стопки і передають його в блок точного склеювання. Повну лінійку присосок легко переміщати по направляючої для швидкого налаштування. Пристрій подачі призначений для обробки матеріалів щільністю від 250 г / м2 і товщиною 0,6 – 10 мм.

Автоматичний подавач верхнього листа

Для автоматичної подачі верхніх листів. Присоски захоплюють верхній лист з заднього краю стопки і транспортують його до верхнього конвеєру листів. Повну лінійку присосок легко переміщати по направляючої для швидкого налаштування. Живильник розрахований на роботу з матеріалами щільністю 130-450 г / м2.

Блок прецизійного склеювання

Агрегати для точного нанесення холодного клею ПВА на верхню поверхню підкладок оснащені автоматичними дозаторами клею, безпосередньо підключеними до ємності для клею. Товщина плівки клею автоматично контролюється незалежно від товщини листа (дошки). Під час простою машини швидкість обертання роликів знижується до низької швидкості холостого ходу. Вузол точного склеювання можна зробити повністю доступними для легкого очищення, якщо повернути вгору і вниз верхній і нижній конвеєри листів.

станція ламінування

В автоматичній станції ламінування верхній і нижній листи автоматично контролюються системою реєстрації. Листи автоматично реєструються як по краю, так і з боку оператора, що забезпечує точність менш +/- 0,5 мм. Фотоелементи запобігають процесу ламінування, якщо обидва листа не розташовані належним чином.

Стіл для штабелювання

Для штабелювання готової продукції. стіл можна повертати і висувати відповідно до вимог.

Система управління PLC

Система управління Lamina PLC включає в себе: монітор з сенсорним екраном, безперервне відображення робочого стану, відображення процедур настройки для функцій машини, активацію за допомогою сенсорного екрану керованих функцій машини і повний екран діагностики з візуальної сигналізацією.
